| 品牌：德国WTW | 型号：AmmoLyt Plus SET/Com | 检测项目：其他 |
| 类型：氨氮在线分析仪,氨氮在线传感器 | 测量范围：1…1290mg/l / 1mg/l | 测量精度：±5%测试值或±0.2 mg/l |
| 电源电压：220V/24V | 分辨率：0.01mg/L | 适用行业：其他 |
| 加工定制：是 |

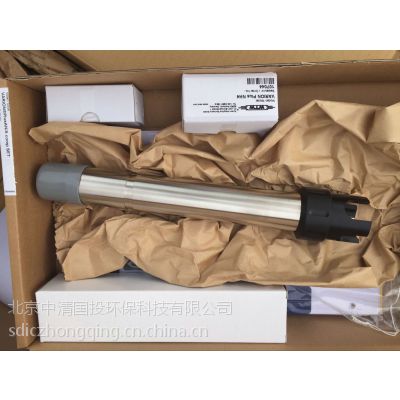

德国WTW AmmoLyt Plus SET/Comp钾离子补偿氨氮在线传感器
德国原装品质 性能稳定
特性
· 三种型号
- AmmoLyt? Plus：氨氮传感器
- NitraLyt? Plus： 硝氮传感器
- Varion? Plus： 氨氮/硝氮二合一传感器
· 无需填充电解液和更换离子膜
· 自动补偿干扰离子的影响
· 现场连续监测传感器技术
· 快速响应，无滞后时间
· 自动监控生化处理过程
·
可全程多方位监测除氮工艺
· 自动空气吹洗系统，***长期可靠运行
· 非常经济实用
· 无须校正，长期稳定性好
· 无试剂消耗，投资维护成本低
系统简介（可选）
一套完整的氨氮/硝酸盐系统由IQ SENSOR NET变送器、传感器外壳组件、参考电极、工作电极、IQ电缆线及空气清洗组件构成。上述各种部件均可更换，且更换简单，无需填充电解液及更换薄膜！自动清洗通过3－7巴的压缩空气实现，由一个专用的MIQ/CHV 电磁阀控制模块来控制气路开关。
测试时，只要把相应的离子选择电极插入到传感器对应的插孔中，剩下的工作都由传感器自动完成。仪表直接显示正确的测试值，您也可以选择显示干扰离子的浓度值，如钾离子浓度。所有测试的数值都可以通过模拟电流0/4-20 mA或数字接口PROFIBUS或MODBUS传送到PLC系统中。
德国WTW AmmoLyt Plus SET/Comp钾离子补偿氨氮在线传感器测量原理
离子选择电极法ISE从原理上来说，可以使仪器的构造相对简单，测量可以达到快速反应，然而当1991年氨离子测试方法出现的时候，它只能应用于实验室分析，因为操作者需要拥有特定的操作技巧、严格预处理样品、调节溶液的离子强度、保持恒温测试等。当时普遍认为离子选择电极法不适合在线监测。
但在2002年情况有了质的变化，WTW成功研制发布了AmmoLyt氨离子在线选择电极法分析仪，这使用了特殊材料制品的电极膜，电解液及反应电极，以及为避免钾离子对铵根离子测量的干扰，在测量电极中，还设置有专门的钾离子测量电极，通过矩阵式补偿方法，来补偿并消除干扰离子的影响。该电极因为可以很好的补偿处理干扰，从而可以直接投入到污水的曝气池中使用，测量氨氮的浓度。
不同的离子电极配置方案（可选）
传感器***共有 4 个电极插孔，至少需要配备1组工作电极和参考电极，传感器才能正常测试。有一个标有”Ref”的插孔是专门留给参考电极的，其它3个插孔可随意插入以下电极：氨氮工作电极、硝氨工作电极、钾离子电极和氯离子电极。配置方案如下：
德国WTW AmmoLyt Plus SET/Comp钾离子补偿氨氮在线传感器技术参数
型号 | AmmoLyt Plus 700IQ VARiON Plus 700IQ | NitraLyt Plus 700IQ VARiON Plus 700IQ |
测量参数 | 氨氮测量 | 硝氮测量 |
测量原理 | 使用参比电极和离子选择电极进行电位测量；内置微处理器，二芯屏蔽线包含电源和数据传输 | |
离子电极： 参考电极 工作电极 补偿电极 |
VARiON? Plus Ref VARiON? Plus NH4 VARiON? Plus K |
VARiON? Plus Ref VARiON? Plus NO3 VARiON? Plus Cl |
测试量程/分辨率 | NH4-N: 1…1000mg/l / 1mg/l 0.1…100mg/l / 0.1mg/l NH4+: 1…1290mg/l / 1mg/l 0.1…129.0mg/l / 0.1mg/l K+: 1…1000mg/l / 1mg/l | NO3-N： 1…1000mg/l / 1mg/l 0.1…100mg/l / 0.1mg/l NO3-： 5…4500mg/l / 1mg/l 0.5…450.0mg/l / 0.1mg/l Cl- : 1…1000mg/l / 1mg/l |
主要干扰物 | 钾离子：0-1000mg/l K+ | 氯离子：0-1000mg/l Cl- |
补偿方式 | 自动（安装相应离子电极）或手动补偿 | 自动（安装相应离子电极）或手动补偿 |
温度测试 | 内置NTC温度探头 | |
温度补偿 | 自动补偿0℃…+40℃ | |
校正方法 | 标准液2点校正，或现场实际水样标定(常用) | |
周边条件 | 操作温度：0℃…+40℃，贮存温度：0℃…+40℃ | |
pH范围 | pH 4 … pH 8.5 | pH 4 … pH 11 |
准确度 | ±5%测试值或±0.2 mg/l标准液 | |
工作寿命 | 18个月(在污水厂环境下测试得出的数据) | |
机械构造 | 保护帽：POM 电极体及温度探头：V4A不锈钢1.4571 电极连接头：POM，保护等级：IP 68 | |
压力 | 0.2bar（包括SACIQ电极接线电缆；安装电极后） | |
插入深度 | 最小30mm，2m | |
功耗 | 0.2W | |
德国WTW AmmoLyt Plus SET/Comp钾离子补偿氨氮在线传感器
可选智能水质控制系统
新型智能多参数变送器 DIQ/S 282/284
特性
· 最多可接4支IQ传感器
· 最多显示20个参数
· 所有的传感器均为直接投入式，响应快速
· 大屏幕图形显示
· USB接口和数据记录功能
· 集中式供电，100－240VAC或24VDC
· 最多5组模拟电流输出和6组继电器输出
· 各种可选数字接口（RJ45/MODBUS或PROFIBUS）
· 内置防雷设计
DIQ/S 282/284是***的IQ多参数测量变送器，可同时接1-4支IQ数字传感器，最多可记录、
存储20个参数。具有大屏幕图形显示屏和USB接口。可连接所有的IQ传感器，包括***的磷酸
盐传感器、污泥界面传感器和光谱传感器等。输出方式多种多样，可选继电器和模拟信号输出、
也可选择现场总线输出（Modbus/Profibus/以太网）。电源有二种可选包括100-240VAC和24V。
282/284系统采用2020系列软件，可以分布式安装，除了DIQ模块也可连接MIQ模块，电缆
长度为250米。典型应用在于监测污水厂的硝化/反硝化反应过程、进水口或出水口，企业污染源
的排放口，水质自动站水质断面监测，工业过程监测与控制等领域。
任意IQ传感器组合
所有的IQ传感器都配备了标准通讯接口，可跟任何IQ模块通讯。因此可很容易地把不同类型
的传感器并入到一个系统中，用户可灵活选择所需的测试参数，这意味着可用一套IQ Sensor Net
系统同时监测一个污水厂入口、出口以及多个曝气池的水质指标或水质自动站监测断面的各种水
质指标。
各种参数
pH/ORP, 电导率, O2, NH4, NO3, NO2, NOx, COD, BOD, TOC, DOC, SAK, UVT, 浊度,
TSS, PO4, 污泥界面等。
4支传感器，最多20个参数
新的控制器有2个型号：2通道DIQ/S 282和4通道DIQ/S 284。
除了带固定电缆的IQ传感器外，其他所有的IQ传感器参数均可以测
量。连接各种多参数IQ传感器，最多可以显示、记录和输出20个不
同的数值。***无暇地监测和控制您的小型或中型污水处理厂。
标准配置USB接口和数据记录
所有型号都配置有USB接口和一个内部的数据记录器。您可
以容易快速地保存您的系统配置和有价值的数据。也可以通过
USB接口免费升级系统软件，以满足未来的需求。
远程实时访问
通过连接互联网，您可以远程访问您的IQ系统在任何时间和
任何地方。远程监测和支持节省时间和金钱。282/284变送器可选
配各种总线和以太网：PROFIBUS、Modbus RTU、RJ45、
Ethernet/IP（AB公司）、Modbus TCP（施耐德公司）和PROFINET
（西门子公司）。
COD监测
l COD免试剂测量
l 最多同时测量5个参数
l 内置超声波清洗，维护低
l ***的光学测量
更多选项方案可随时联系我们北京中清国投环保科技有限公司
