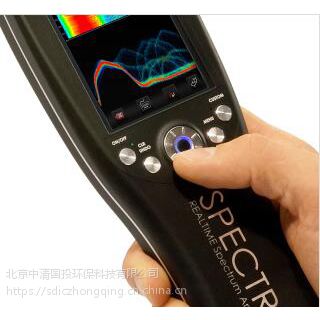

德国安诺尼HF-8060（9kHz-6GHz）手持式实时扫描频谱分析仪

产品特点：

德国制造

　　***个实时频谱分析仪，实时处理带宽高达200MHz

　　实时数据流

　　实时远程控制（GSM， WLAN，USB）
　　全世界最小的，***惠的实时频谱仪

　　***多相滤波技术

　　***频谱分析不需要多级的高本振（调制的本振）
　　极低的噪声，-170dBm /Hz可分析最弱的信号

　　模块化结构，强大的扩展前端

　　***台具备超高速本振扫描频谱分析仪（微秒级直接数字频率合成扫描）
　　高清晰的TFT显示屏， 800 x 480 像素，触摸屏
　　集成三维运动传感器（陀螺仪传感器）和三维磁场传感器（指南针和位置控制）

　　USB 2.0 高速端口（480K/s)

　　USB子接口，子接口可以连接如GSM、WLan、打印机、内存等各种设备
　　内置MicroSD插槽，可连接安诺尼microSDHC卡，具有10MB/s 速率
　　内置大容量锂电池，标配8000mAh，可实现长达3小时运行，可选配16000mAh超大容量电池，可实现长达6小时运行

德国安诺尼HF-8060（9kHz-6GHz）手持式实时扫描频谱分析仪硬件配置：

128MB内存
　　400MHz双核 Blackfin DSP
　　150MSPS 14位双通道（I/Q） 模数转换器
　　600MSPS 16位 模数转换器
　　72K ECP3 FPGA
　　32MB视频内存
　　40MHz 实时带宽 （200MHz选项）
　　6GHz功率计
　　HyperLOG 7060EX 定向EMC天线

优势：

安诺尼SPECTRAN V5 ***实时频谱分析方法结合了移位多相滤波器和***的调制本振测量处理过程

　　它的优势在于
　　1) 小型紧凑的设计结构，***减少需要的元器件数量和体积
　　2) 使用性价比高的硬件，价格合理，只需要使用标准的射频器件
　　3) 信号处理过程非常低的噪声，到达-170dBm/Hz , 射频链路中去掉了许多噪声高的器件
　　4) 分析频率可达90Ghz，通过将高频本振去掉而实现的

　　实时频谱分析通过使用多相滤波技术来实现

　　使用SPECTRAN V5 你会***次发现接收的射频频谱是以变换后的形式存在硬件上,同时并行滤波也是硬件支持完成的。

　　安诺尼的SPECTRAN V5 建立了滤波处理技术新标准。***的实时频谱仪是基于傅立叶分析，V5 利用两个交错梳状滤波器的***接收技术，该技术采用多相滤波器实现。与常规的傅里叶分析不同，多相滤波器根据频率点数量，可处理多个时间间隔内的采样数据。因此可实现任何滤波曲线（例如真正的高斯滤波器），而不受于因有限采样时间而产生的频谱失真效应。

　　为了避免在频率时间图上出现空白，V5使用了2个独立的空时交错梳状滤波器组合，来进行信号分析处理。这个SPECTRAN V5 的突破性技术不会错失分析频段内最小的信号细节

　　实时数据流
　　实时数据流功能是SPECTRAN V5的另一个特殊的功能。现有的实时频谱仪支持不了不间断的数据记录，V5 可以连续的记录处理数据，无缝地将他们存储在PC电脑上，通过高速的USB口，实时数据流提供了从前是不可能的各种新的应用，例如记录和反复重放任何信号，或随后对完整记录的GSM、TETRA等数字信号进行完全解码。

　　微秒超高速（DDS）直接数字频率合成扫频
　　SPECTRANV5也支持利用微秒级的超快速DDS扫频合成器实现传统的频谱分析仪模式。SPECTRANV5不仅含有调制本振，也有高达800MSPS的I/Q直接数字频率合成器（DDS），该DDS可实现用极高速率跳频的本振。这个技术使得在全频段上实现复杂测试程序分析成为可能（目前达到9.4Ghz）

　　SPECTRAN V5具有加速的扫描速度，比世界上现有的其他的扫频频谱仪更好。

　　频率可扩展到1Hz

　　SPECTRAN V5 具有选件，可将频谱扩展到1 Hz，（只有HF 8060 和 HF 80100 V5可加此选件)

　　输入信号在内部被分流到***射频通路，它是一个对低端频率处理优化的射频通路。该射频通路拥有一个高性能的16位AD转换器，处理速率105 MSPS，分辨率从14位提高到16位，其动态范围从80dB 提高的100dB , 还有什么会更好呢？
这个通路在微秒级DDS扫描控制下完全具备实时频谱分析功能。低端频率通路（1Hz-40Mhz/16Bit ）和高频通路（1Mhz -9.4Ghz /14Bit )实现无缝连接，对用户来说只是能够观察到频谱分析的动态范围得到改善。

　　可扩展的射频前端
　　SPECTRAN V5 的前端是可互换不同规格，可以在任何时候更新到安诺尼的新技术。 9.4Ghz 模块已经提供，18Ghz 模块在2012提供，90Ghz 模块也计划在2012 年提供。

信号处理过程是通过FPGA实现的，它也包含一个矢量处理器，为统计分析和解调应用。

　　结合功能强大的双核黑鳍（Blackfin）DSP -CPU以及800x 480 像素的高清晰彩色显示触摸屏，V5分析最复杂信号的可能性是***的。

　　在模拟信号处理通路，　一个真正的14 位AD转换器采样信号，采样速率500MSPS（I/Q 各250MSPS )。这个采样过程可以***80dB 的动态　　范围和高质量的信号分析。如果配上选件16位AD 转换器，通路就会有100dB 的动态范围（1Hz - 40Mhz)

　　SPECTRAN V5 可以通过接触屏来操作，也可以通过多功能滚轮转动、定制热键、或者实时遥控（通过GSM，WLAN, USB连接 )来操作　　选件跟踪源允许通过其他网络，线缆和　天线进行测量。

　　高灵敏的集成陀螺传感器，具有指南功能，　可以随时记录位置和方向。选件可提供GPS 接收机，存储***的测量位置，允许复杂的移动测量。

　　两种传感器的结合了数据存储记录器，使现场测量的无缝记录成为可能，包括产生一个基于Google地图的状态图，因此非常容易生成用户的EMC 测试文件，或者可视化的GSM、 WLAN等网络的信号覆盖图，例如都SPECTRAN 内置大容量锂聚合物电池，标配8000mAh，可实现长达2－3小时运行，可选配16000mAh超大容量电池，可实现长达4-6小时运行各种更***的软件分析工具选件正在开发，可以根据要求改装，　例如GSM解码器。

德国安诺尼HF-8060（9kHz-6GHz）手持式实时扫描频谱分析仪标准配置：

　　定向 EMC 天线，
　　铝制便携机箱，
　　充电器和电源，插座套件，
　　分析软件支持MAC OS， Linux Windows操作系统

　　端口
　　- 50/75 欧姆输入
　　- 追踪发生器输出
　　- 同步输入／输出
　　- USB Slave　USB 从口
　　- USB Master　USB 主口
　　- Micro SD　存储卡插槽

这款频谱分析仪可以应对所有挑战。不论是频谱监测，射频微波测量，干扰查找，EMC测试，或者Wi-Fi和无线网络测试，SPECTRAN V5都是可靠的，超快的，最为理想的测试设备。

重量仅850G 的V5不仅可用于现场测量，还可用于实验室。选配底座，结合RTSA PC分析软件即可实现一台全功能的台式频谱分析仪（见第6页），安诺尼提供4个不同版本的实时频谱分析仪（见第7页）。

RTSA PC套件

World?s fastest Real-Time Analyzer Software

世界上最快的实时分析软件

实时软件“RTSA Suite”，提供强大的分析功能，直观的结合显示选项利于识别，捕获和跟踪信号，解调信号，频***达到20GHz，只需通过USB就可连接到电脑上。

uHigh-resolution persistence spectrum display of the current sweep, Average, Min / Max, peak, RMS, etc. 高分辨率的频谱显示当前扫描，平均，最小/值，峰值，RMS等

uMarker function with unlimited number of different markers (min, max, delta, AVG, OBW..) 不限数量的不同标记功能（min、max、delta、AVG、OBW等）

uIntuitive drag and drop zoom, shortkeys etc.直观的拖放窗口，快捷键等

u RTSA软件可同时显示多个窗口（频谱、3D瀑布图、实时直方图等）。

u窗口的大小可以自由调节，充分利用全高清或4K显示器。

u频谱图/瀑布视图可识别测量跳频信号、脉冲率测量、频谱和VCO谐调随时间变化的分析。

Highlights亮点

安诺尼SPECTRAN V5频谱分析仪***实时频谱分析方法结合了位移多相滤波器和***的调制本振测量处理过程，优势在于：

              1）小型紧凑的设计结构（减少元器件数量和体积）

              2）使用性价比高的硬件，价格合理（只需使用标准的射频器件）

              3）非常低的噪声，高达-170dBm/Hz（通过消除射频路径中的噪声成分）

              4）分析频率可达20GHz

微秒超高速DDS 数字显示扫频

SPECTRAN V5 也提供一个***的频谱分析模式，通过微秒超高速DDS 扫频的手段，除了调制的本振，V5 具有DDS 直接数字频率合成器，高达800MSPS I/Q 极高频率跳动本振。这个技术使得复杂的测试程序分析在全频段上成为可能（目前达到20Ghz）。SPECTRAN V5 具有加速的扫描速率，比世界上现有的其他的扫频频谱仪更好。

Polyphase filter多相滤波器

安诺尼SPECTRAN V5 采用新的滤波处理技术，***的实时分析仪是基于傅里叶分析，V5 则是利用两个交错梳状滤波器的***接收技术，与常规的傅里叶分析不同，多相滤波器根据频率点数量，可处理多个时间间隔内的采样数据。因此可实现任何滤波曲线（例如真正的高斯滤波器）而不受于因有限采样时间而产生的频谱失真效应，为了避免在频率时间图中出现空白，V5使用了2个独立的空时交错梳状滤波器组合，来进行信号分析处理，Spectran V5 突破性技术不会错失分析频段内最小的信号细节实时数据流。

Expandable frequency range down to 1Hz扩展频率范围低至1Hz

The SPECTRAN V5 can optional be fitted with a frequency extension down to 1Hz. The input signal is internally diverted to a second RF- path, which is optimised for low frequency processing.

The low frequency path offers a frequency range from 1Hz up to 40MHz. In the path is a high-performance 16Bit AD converter with 105MSPS is used. The resolution enhancement from 14Bit to 16Bit improves the dynamic range from 80dB (14Bit) to 100dB (16Bit), which leaves nothing to be desired. This path is a fully capable Real-Time function controllable by μS DDS sweep. The low frequency path (1Hz-40MHz/16Bit) and the radio frequency path (1MHz- 9,4GHz/14Bit) are seamless to the User, except for the particularly noteworthy improvement in the dynamic range.

SPECTRAN V5 具有选件，可将频谱扩展到1Hz，输入信号在内部被分到***个射频路径，它是被优化的低频处理路径。这个低频路径提供超宽频率范围1Hz-40MHz，在路径上有一个高性能的16位AD 转换器，处理速率105 MSPS，精度从14位加强到16位，将动态范围从80dB提高的100dB , 还有什么会更好呢？这个路径是完全具备实时功能，由微秒级DDS 扫描控制。低频路径（1Hz-40Mhz/16Bit ）和高频路径（1Mhz -9.4Ghz /14Bit )无缝联接，除非需要特别***地提高动态范围。

Technology技术特点

The signal processing is realised by FPGA, which also includes a vector processor for statistic analysis and demodulation.Together with the powerful Dual Core Blackfin DSP-CPU and the 800x480 pixel high-resolution colour display and touch screen, the possibilities for analysing even the most complex signals are limitless.

信号处理过程是通过FPGA 实现的，它也包含一个矢量处理器，为统计分析和解调应用。结合功能强大的双核Blackfin DSP -CPU ，以及800x 480 像素的高清晰彩色显示屏，触摸屏。分析最复杂的信号的可能性是***的。

 Within the analogue process, the signal is sampled by a real 14Bit A/D converter with up to 500MSPS (250 MSPS I/Q) data rate. This process always ensures a big dynamic range of 80dB and a high quality of analysis. An optional 16Bit A/D converter with 100dB dynamic range (1Hz-40MHz) can be added.

在模拟信号处理过程，信号的采样以实时的14 位AD 转换器， 具有500MSPS （250MSPS I/Q )数据速率。这个过程可以***80dB 的动态范围高质量的分析。 如果配上选件16 位的AD转换器，就会有100dB 的动态范围（1Hz - 40Mhz)

The SPECTRAN V5 can by controlled either by the unit’s touch screen, by a multifunctional jog-dial, via custom-hotkeys or Real-Time remote control via USB. An optional tracking generator up to 6GHz allows, amongst others, network-, cable- and antenna measurements.

SPECTRAN V5可以通触摸屏，多功能转轮，用户自定义的热键，以及USB实时远程控制，选件包括跟踪信号源高达6GHz，以及结合其他网络，线缆和测量天线。

 Optionally available is a GPS-Logger, which stores the exact location of the measurement and allows complex measurement runs as well.

可选配件GPS-Logger，用于存储准确的测量位置，并且允许复杂的运动测量。

 The GPS-Logger, together with the integrated data logger, enable a complete gap-free recording of field measurements including an automatic heatmap-generation (e.g. on Google-Maps). Thus, the user’s documentation of EMC measurements or the visualisation of network coverage of GSM, WLAN etc. will be remarkably easy to generate.

GPS-Logger，结合数据记录器，可生成一个场强测量的完整的无缝记录，并自动生成热图（基于Google地图），因此非常容易生成用户EMC 测试文件，或者形象的例如GSM WLAN的网络覆盖图。

 The SPECTRAN V5 has an integrated 8,000mAh lithium polymer battery (LiPo) for 2 hours of runtime, plus there is a 20,000mAh external power pack available to provide 4-6 hours of runtime.

SPECTRAN V5内置大容量锂电池，标配8000mAh，运行时间可实现长达2小时，可选配20000mAh超大容量电池，可实现运行时间长达4-6小时

 A variety of more advanced software-evaluation and analysis-options are currently under development and these will be available for retrofit when requested (e.g. GSM decoder).

各种更***的软件评估和分析选项正在开发，这些将根据需求来改进（如GSM解码器）。

Real-Time Streaming实时数据流

The Real-Time Streaming function is another special feature of the SPECTRAN V5. Contrary to existing Real-Time Spectrum Analysers, which do not allow uninterrupted data logging, the V5 can stream data continuously and save them gap-free and without any time limit on PC e.g. via high-speed USB-interface.

The real-time streaming offers a variety of new applications that were previously inconceivable, like recording and repeated playing of any signal or a subsequent, complete decoding of complete recorded digital signals like GSM,TETRA, etc.

实时数据流功能是SPECTRAN V5 的另一个特殊的功能，与现有的实时频谱仪不同，他们支持不了连续的数据记录，V5 可以连续的记录处理数据，无缝地将他们存储在PC 电脑上，通过高速的USB 口，实时数据流提供了各种新的应用，从前认为是不可能的。例如记录和重放任何信号，并且完全解调记录的数字信号，例如GSM，TETRA 等
